写在前面

从2020年底10月左右开始装修,中途经历两次因为疫情停工,断断续续,历时将近一年,我和老婆终于在2022年4月入住新家,又经过小半年的添添补补,家里的电器、软装基本都齐全了。也是该补上我的的装修笔记了。

装修,对于大多数人来说,可以算是一生中要经历的最复杂的中短期项目之一。

不管是在抖音、小红书、张大妈还是知乎,都有大量与装修相关的内容,乃至塑造了不少装修、家居垂直领域的博主生态。

就我自己这一年多的经历而言,我在微信拉了一个装修群,从0到后期有300多人,群里的网友覆盖精装房、毛坯,小居室、大平层、别墅等等。这一年多,在群里也见证了各地几十家网友的真实装修过程的不同阶段,日常吐槽、踩坑,也可以看得出在装修这个事上,众生皆苦。

由于每个家庭的需求、预算都各有差异,我的装修总结,仅仅是基于我自己的情况进行分享,希望我的经验对看到文章的各位,能够起到一定的借鉴和参考意义,尽量少跳坑、多省钱。

第一篇分享,我打算从我的家庭弱电方案开始说起。上个月刚好在公司内部,做了一次「家庭装修弱电经验谈」的分享,这篇文章,也会基于那次分享的脉络架构,给大家以更详细的参考。

内容导览

由于家庭弱电方案涉及装修施工、网络硬件、布网拓扑几个领域,这篇文章会采用上・下两篇的模式书写。

上篇偏重装修前期准备、设计、施工阶段;下篇偏重网络拓扑、网络硬件。

上篇

  • 心态和准备
  • 确定需求与预算
  • 图纸&水电定位
  • 网络验收

下篇

  • 网络拓扑
  • 机柜详情
  • 硬件清单

阶段零:心态和准备

装修是一个系统工程,对于不少中国家庭,尤其是一线城市的家庭来说,拥有自己的住房已经不是一件容易的事情,想着「一步到位」,装好后舒服地住个十几年的心态,是个普遍的心态。周围不少年轻的同学和朋友,往往对自己的第一套房,都投入了很大的心血,这个心血不仅仅是精力上,更也是经济上的,年轻的家庭一次性投入大几十万,是个很常见的现象。

装修是个下限不低,上限很高的事,如果你的预算充足,那么自然是一件轻松的事情,没什么事情是花钱解决不了的。但是现实情况是很多朋友买房已经花了一大笔资金,到了装修阶段时往往是卡着预算。

装修中的弱电和网络相关,只是整个装修工程中很小的一部分,这一部分要花的钱,对于装修的整体花费来说,不管是从优先级还是占比,都不算重要和高。在你购买路由器、软路由、NAS这些有的没的之前,还有一大堆更重要的地方、更基础的家电,需要你花钱。

所以,在进行家庭弱电装修设计之前,我的建议是:「量力而行,理性规划」。基于这个原则,我在装修开始前,对于家庭的弱电网络相关的思路就很明确了:

  • 前期布线、插座基建布好留有拓展即可,其他弱电设备可以后期慢慢添置和升级。

阶段一:确定需求与预算

相信不少看到我这篇文章的朋友,在装修开始前,都已经去诸如什么值得买、知乎,看到了很多有关装修、家庭网络相关的资料。什么家庭机柜,homelab,N盘位NAS,家庭影音、软路由、PT,各种关键字看得是眼花缭乱。

看别人的高大上方案爽,但是却不一定适合你自己的家庭。我强烈建议各位在进行弱电网络相关的规划前,先花个半个小时,仔细想一想,自己的家庭的需求到底是什么?

我是一个程序员和失联已久的视频UP主;我老婆是一个自由职业者,居家办公时间比较多;我家还有一条狗、两条猫,这就是我的家庭用户画像。

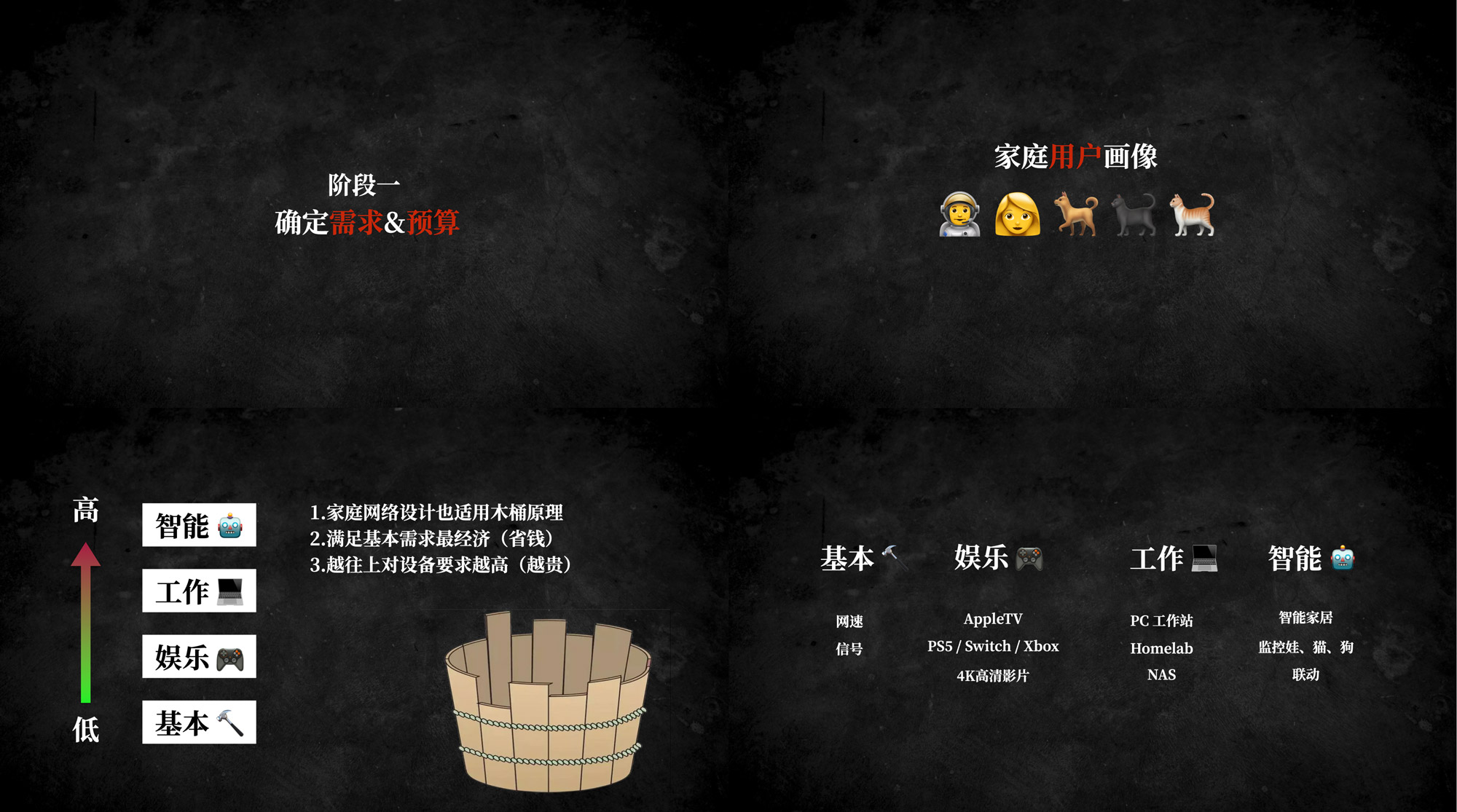

需求我按照自己的理解,分为了基本、娱乐、工作、智能四个分类。家庭网络设计也适用木桶原理,满足基本需求最经济也最省钱,需求越复杂越高级,往往也意味着越贵。

基本 ?

家庭网络基本的需求就是「网速」和「信号」,通俗理解就是要快要稳。

目前一线城市,已经开始主推千兆宽带,有些地区甚至已经开始有 2000M 和 5000M宽带 ,家庭网络的最基本要求就是各个设备的网速要达标,不管是看在线视频、刷抖音、下云盘资源,都要网速够快。

信号则意味着,不管你在家里的哪个角落,都能连上WiFi,不掉线,不延迟,即使在蹲坑的时候,也能打一把王者。

娱乐 ?

我家有一台4K的75寸电视,一台 AppleTV 4K,还有两台游戏机。平时和老婆都喜欢看 4K 高清视频。

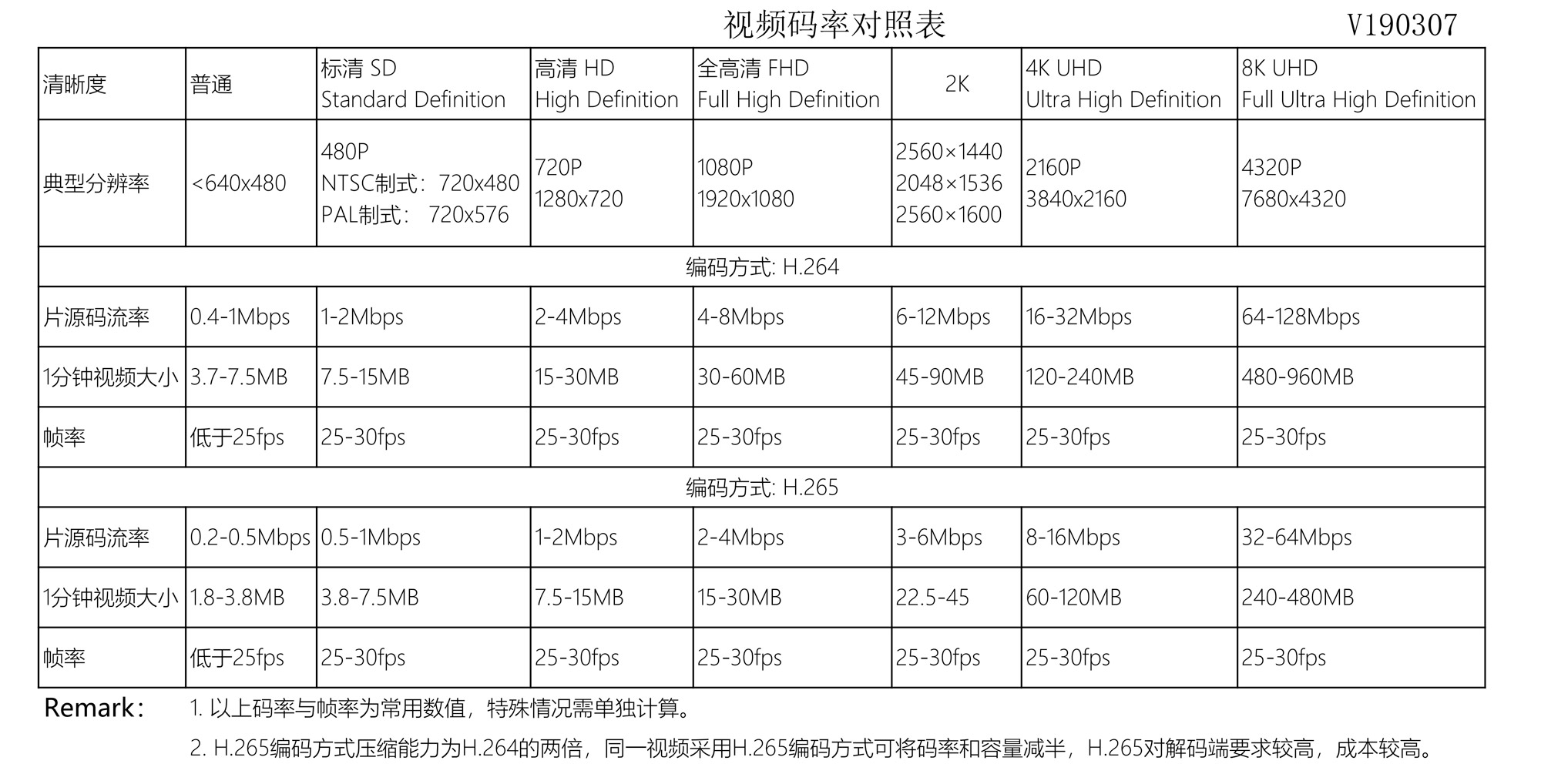

如果你想在内网流畅播放4K视频,千兆只是一个基本要求(防杠备注: 理论上百兆网络是可以播放4K视频,但是正常的家庭网络环境中,多设备多任务并行还是挺常见的,电脑上在下载资源,电视盒子就卡顿了也总是有点不爽)。

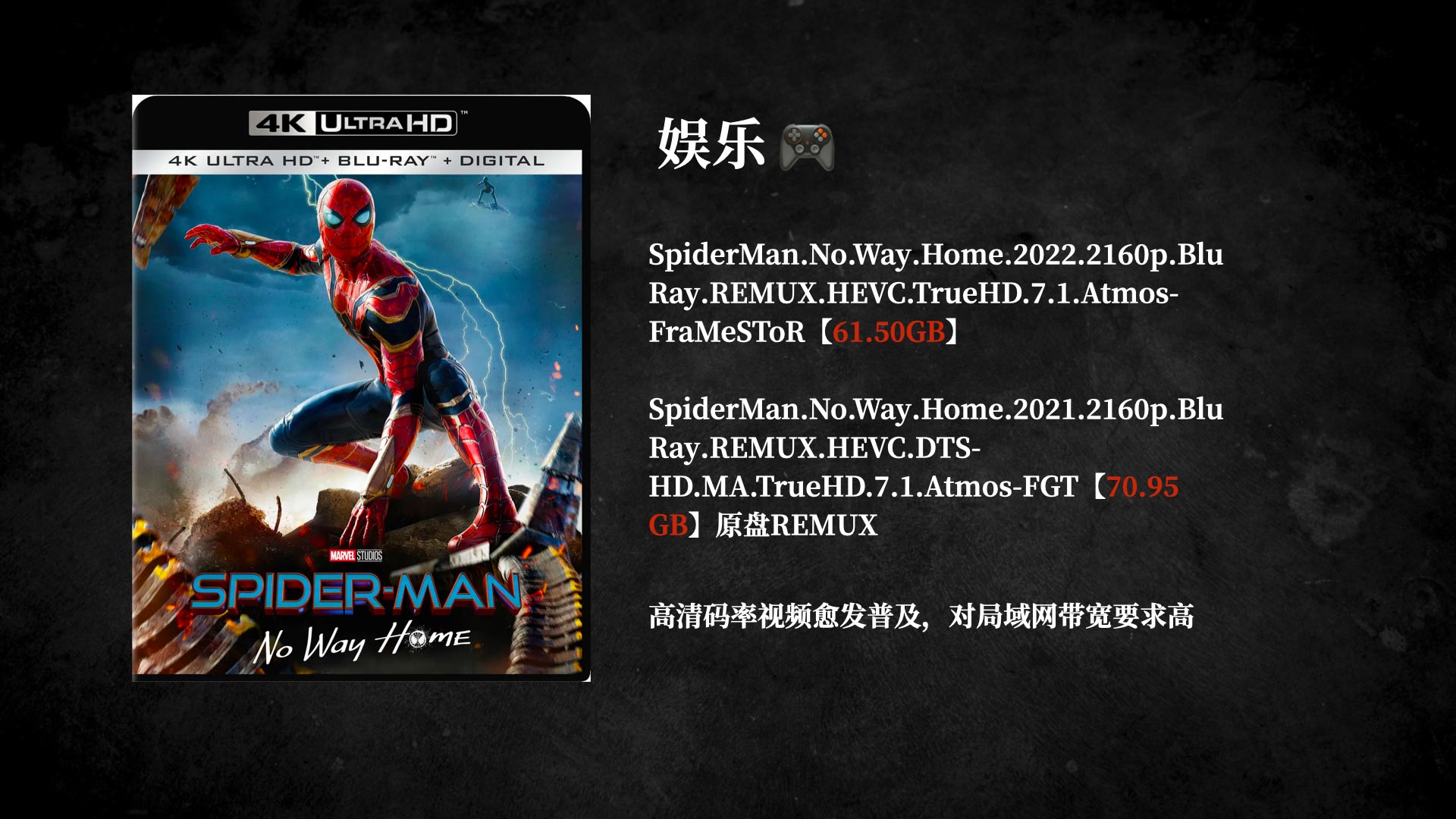

如果你恰好是一个PT党,喜欢下载一些高清的视频,这种动则大几十GB的文件,对内网的要求则会更高。即使满载千兆,在内网设备之间的文件传输,也会很考验你的耐心。

工作 ?

不管是我还是老婆,平时都会有4K视频拍摄和剪辑的需求,4K视频原素材备份在NAS,对内网的要求也很高,原本我是想上万兆内网的,但是鉴于万兆设备的价格,最终还是折中选择了2.5G内网的方案。

智能 ?

我希望家里的所有的灯光、窗帘等设备都接入智能控制,最终我家大概添加了50多个智能设备,这些设备通过 Zigbee、蓝牙、WiFi 等协议接入家庭网关,一定程度上也增加了家庭网络的负载和复杂性。

上面大概就是我家基于这四个维度的需求分析,简单总结就是:

  • 1.网速要快,看 4K 高清视频不卡顿
  • 2.WiFi 设备多,要稳定+不掉线
  • 3.智能设备多,也要稳定+不掉线

基于上面的需求分析,接下来就可以再初步估计预算了。先把缺的设备都列一个清单,然后就知道有哪些是必要的设备了。

  • √ 路由器 AX3600
  • √ 群晖DS216 NAS
  • √ 2.5G网口软路由
  • □ 24口千兆交换机
  • □ 2.5G或者万兆交换机
  • □ 无线AP
  • .........

阶段二:图纸&水电定位

上面是我在具体实施之前的一些方案构想和思路,有点啰嗦,主要是给大家提供一个思路,接下来的几个阶段,我就直接以自家的实际案例说最终结果了。你家的网络需求,只有你自己最清楚,接下来就是需求转为方案的落地阶段。

我能挺确信地说,你是不大可能让装修公司或者设计师给你出一套满足你需求并「好」的家庭弱电方案,很多装修公司画图的工作人员可能连超六和超五网线有啥区别都不清楚,装修公司的方案,能不犯错就好了。

强烈建议,对于图纸阶段的水电定位,尤其是弱电相关的走线、插座安排,亲自指挥,亲自部署。对于布局和布线,我建议是按照下面几个标准进行设计:

  • 如果弱电设备比较多,尽量安排单独的空间放置设备,方便管理。
  • 如果有条件,尽量隐蔽弱电相关设备,增加家庭美观,虽然现在也有好看的路由器,但是我更喜欢眼不见为净。
  • 规划路由器和AP位置时,注意避开承重墙、金属门、电磁设备等会严重阻挡或者影响信号的区域。

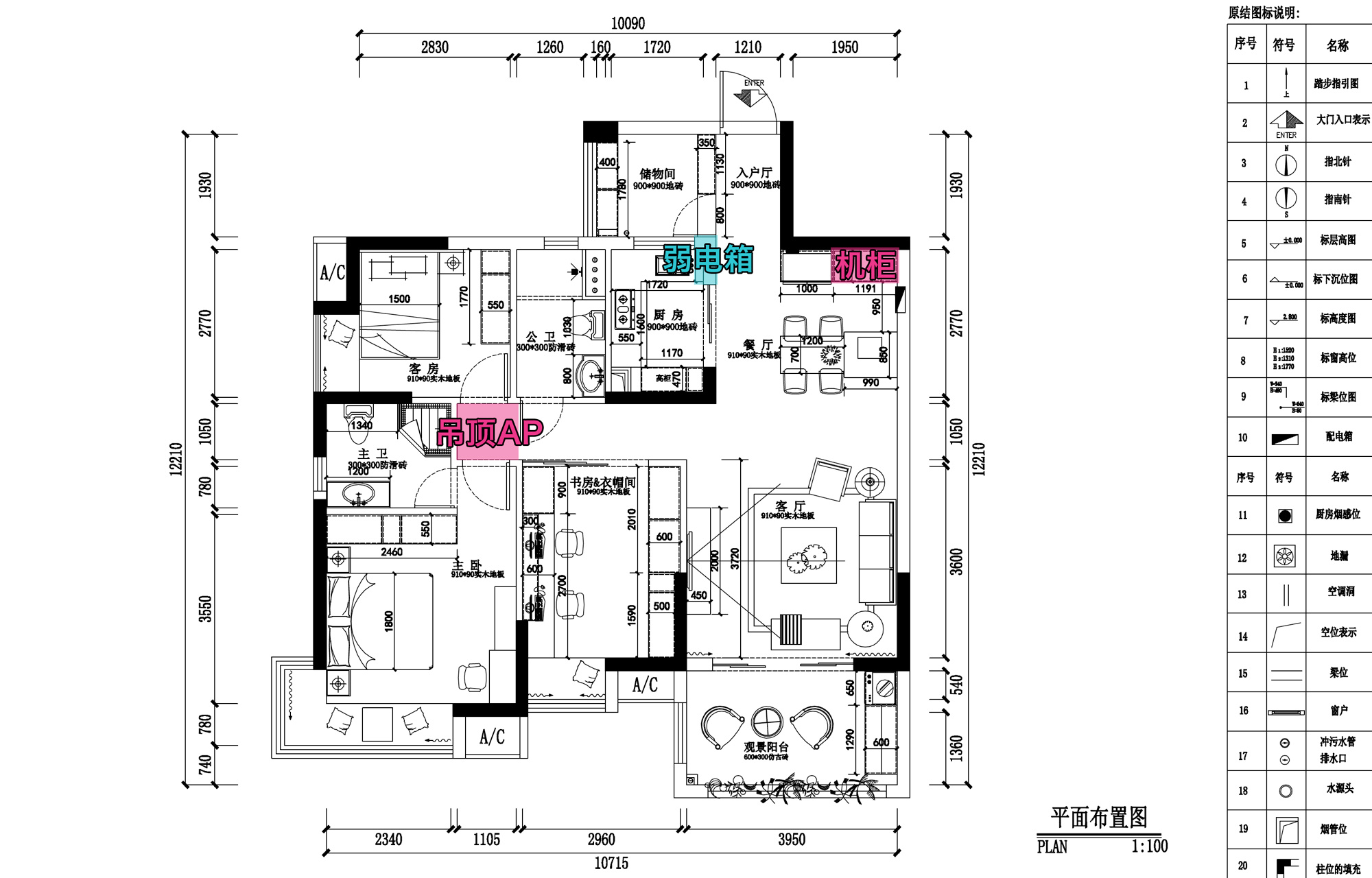

上图是我家最终的布局图,弱电箱在入门玄关处,这里也是楼道电信光纤入口的位置。我家面积110+平,共有3房2厅2卫,经过功能分区,把其中一个次卧改造成半开放式工作间。

我家的弱电设备有三个关键位置:

  • 入户玄关弱电箱:入户光纤和物业门禁网线处,保留在开发商预留位置。
  • 餐边柜机柜:全屋定制专门设计了一个边柜当机柜。
  • 走廊吊顶:全屋中央,石膏吊顶,有大量空间。

这三个关键的弱电位置确认后,再把自己的要求告诉装修公司或者设计师,把对应的水电布线补充好即可。

一开始我有考虑把机柜安排在书房,但是考虑到机柜的噪音问题,最终决定把机柜安排在餐厅餐边柜的角落位置,我家的走廊尽头刚好有一处吊顶有大量空间,又恰好处于全屋空间的中央,就在这里专门安排了一个「吊顶设备间」。

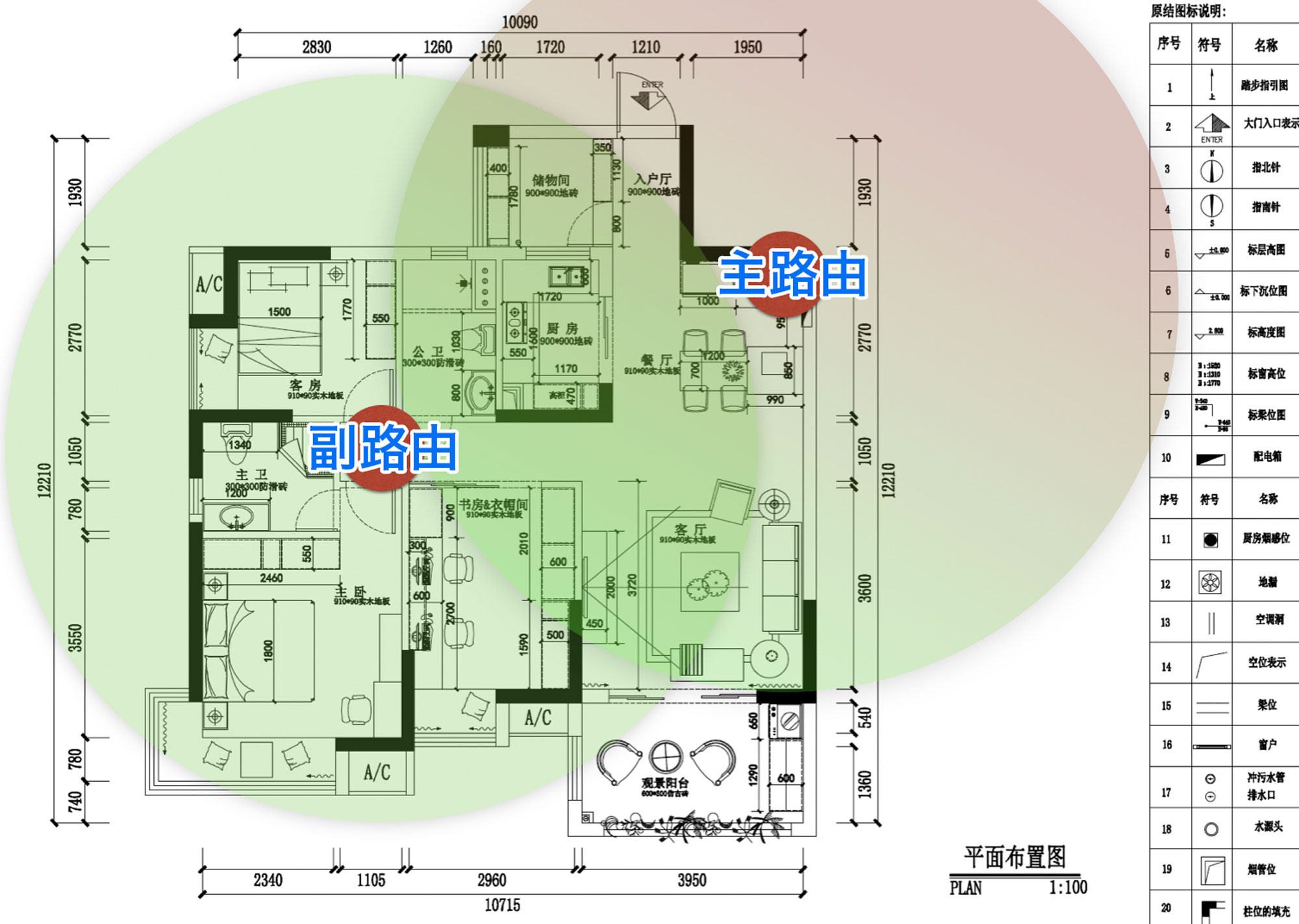

最终经过分析,决定采用主副两个路由来覆盖全屋WiFi,餐边柜里的路由器来覆盖客餐厅的信号,副路由的路由器来覆盖主卧、次卧、卫生间等。

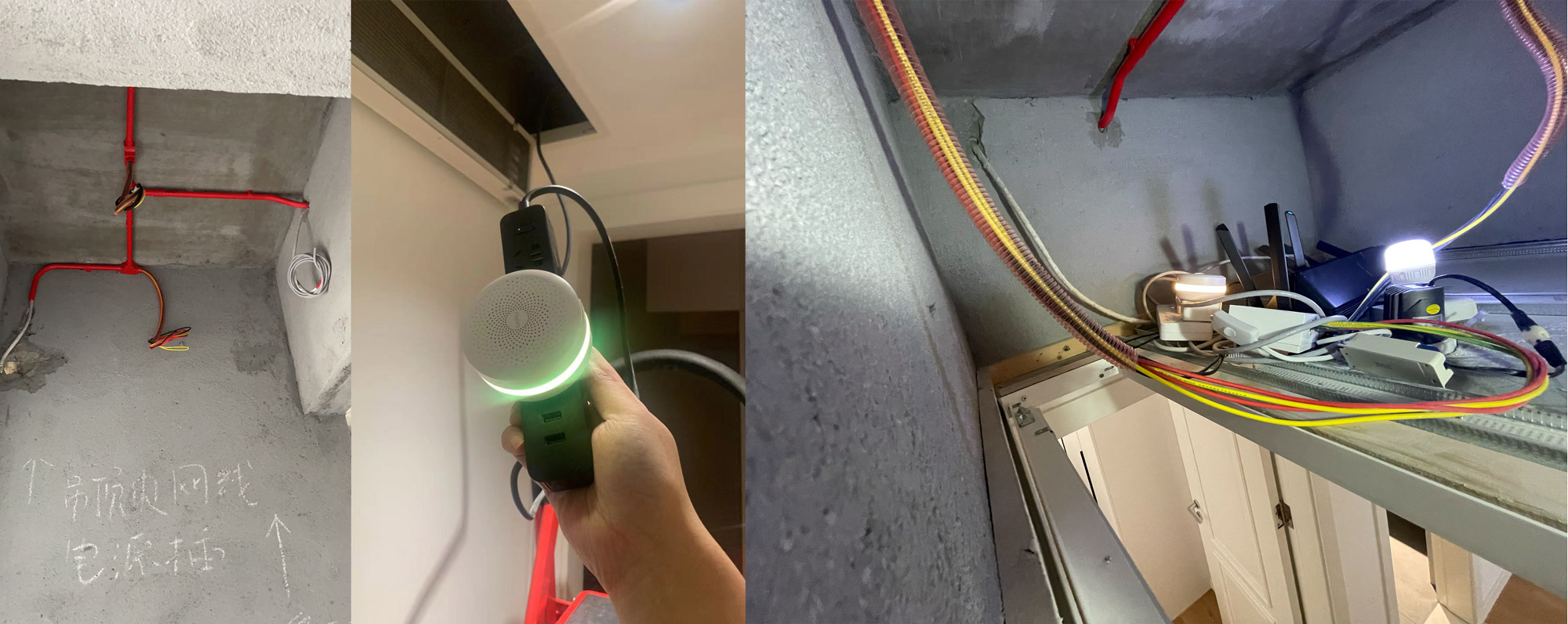

吊顶位置在水电定位的时候除了拉了网线,还额外拉了一根电线,由于走廊采用石膏吊顶,在上面放了智能开关、插座、路由器、绿米的智能网关。实现了WiFi和智能网关的覆盖。石膏吊顶不阻挡信号,对 WiFi 基本无影响。

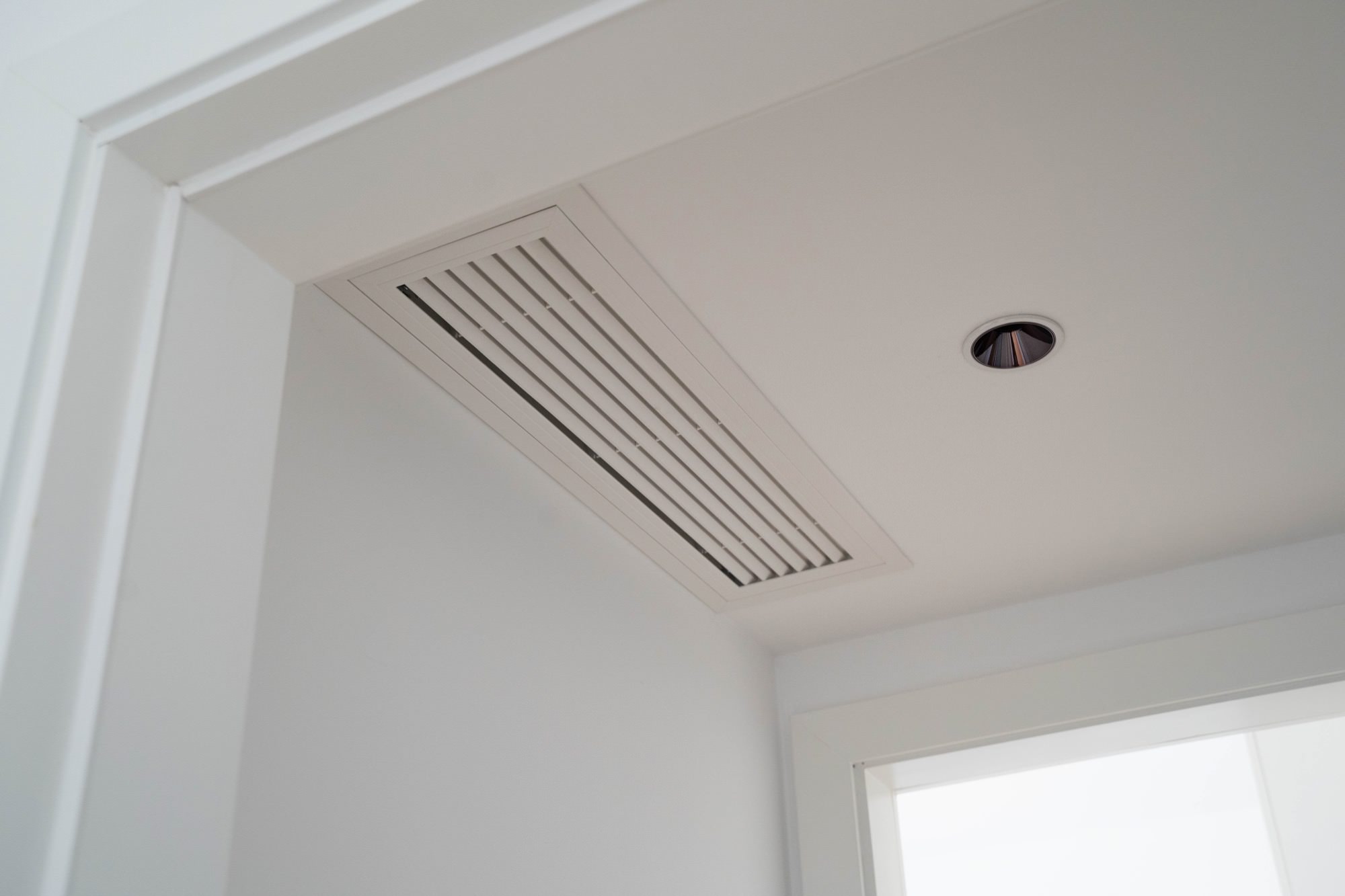

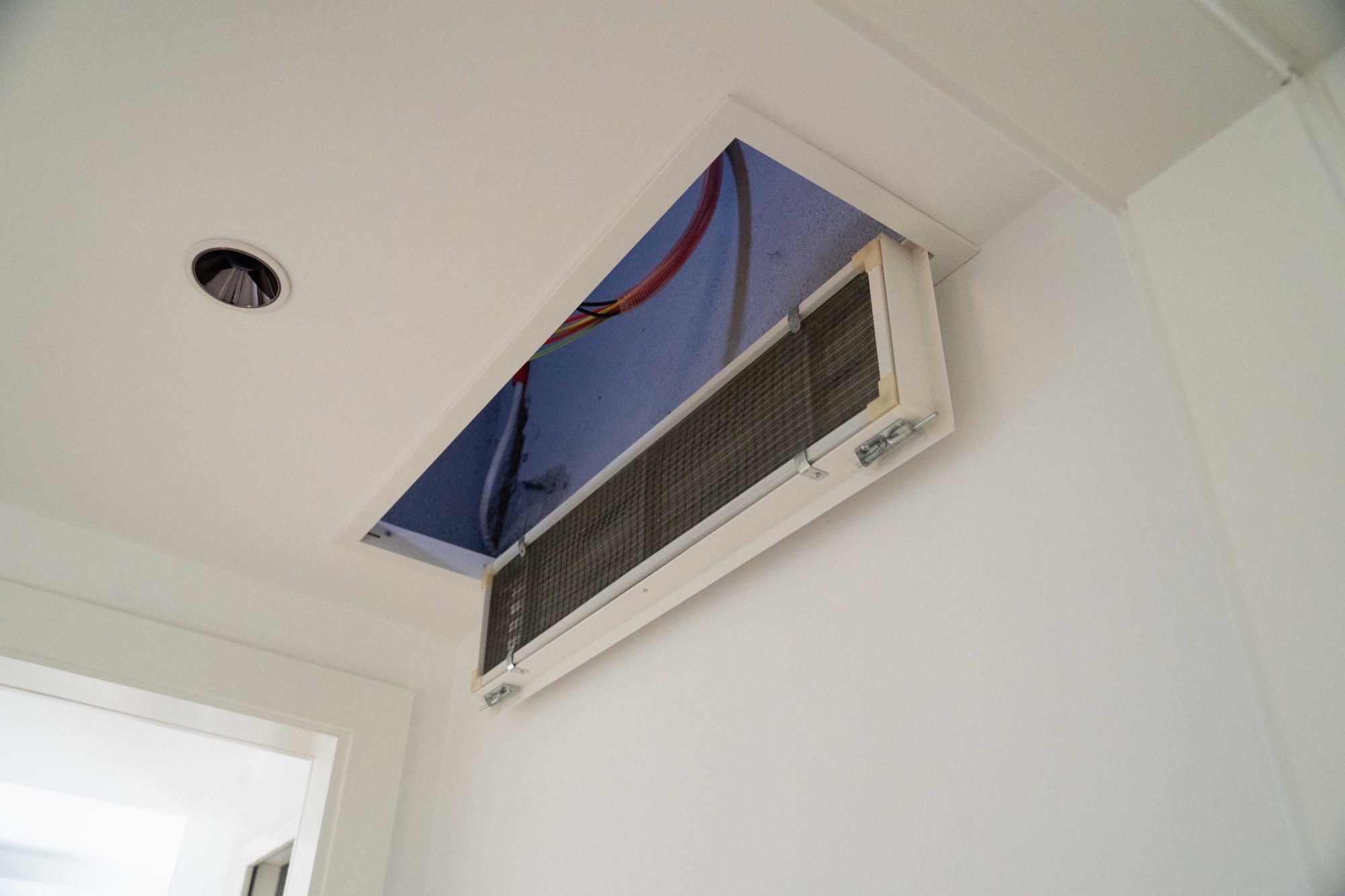

为了方便检修,淘宝定做了一个空调出风口的面板,有卡扣可以随时打开,也能顺便散热(虽然路由器、网关那些设备功率不高也不热)。

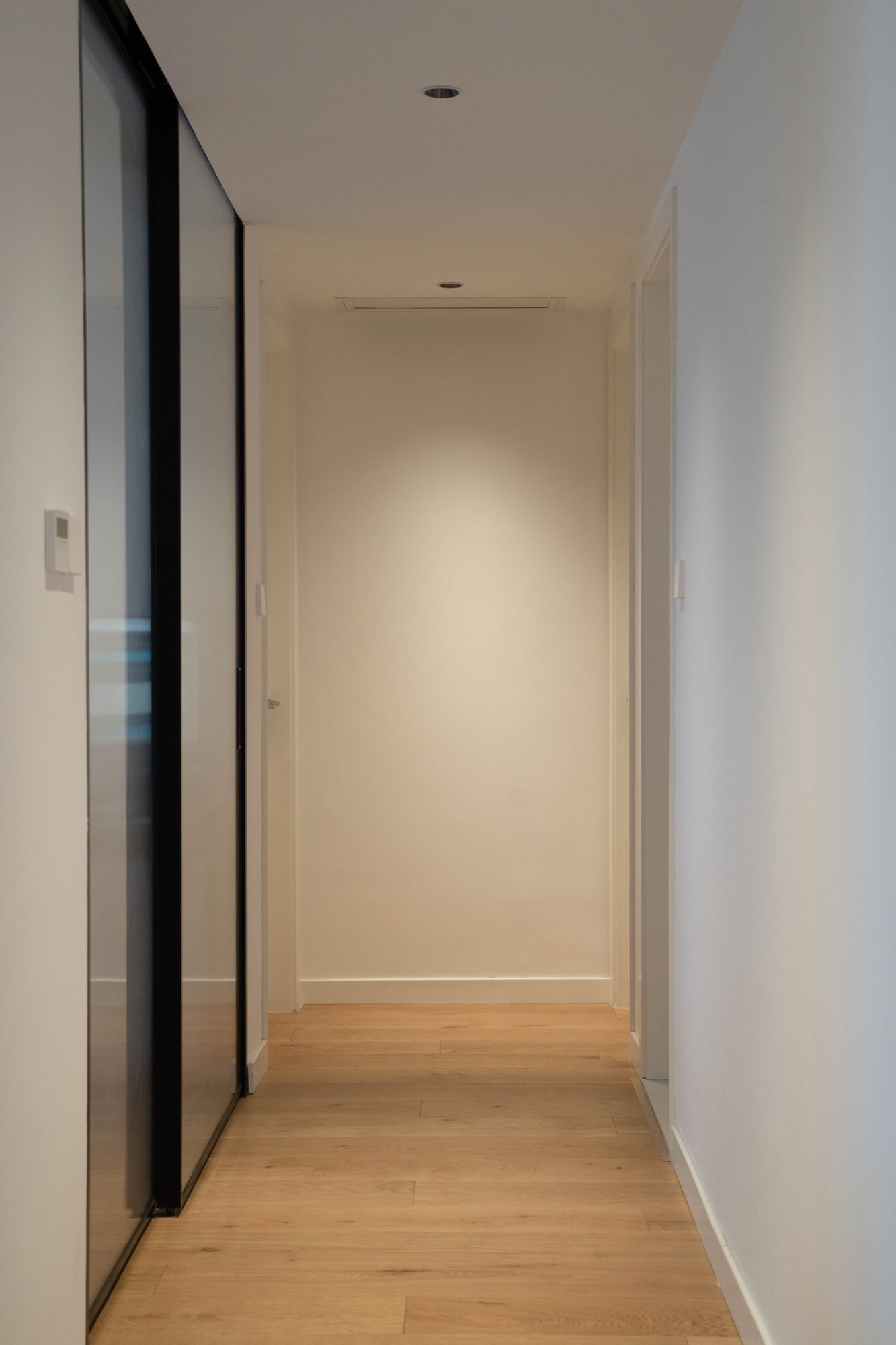

合上之后,就像中央空调的出风口,我在里面放了一个智能灯泡,设置天黑后自动亮灯,天亮熄灯,透过出风口还能漏点光出来当夜灯。

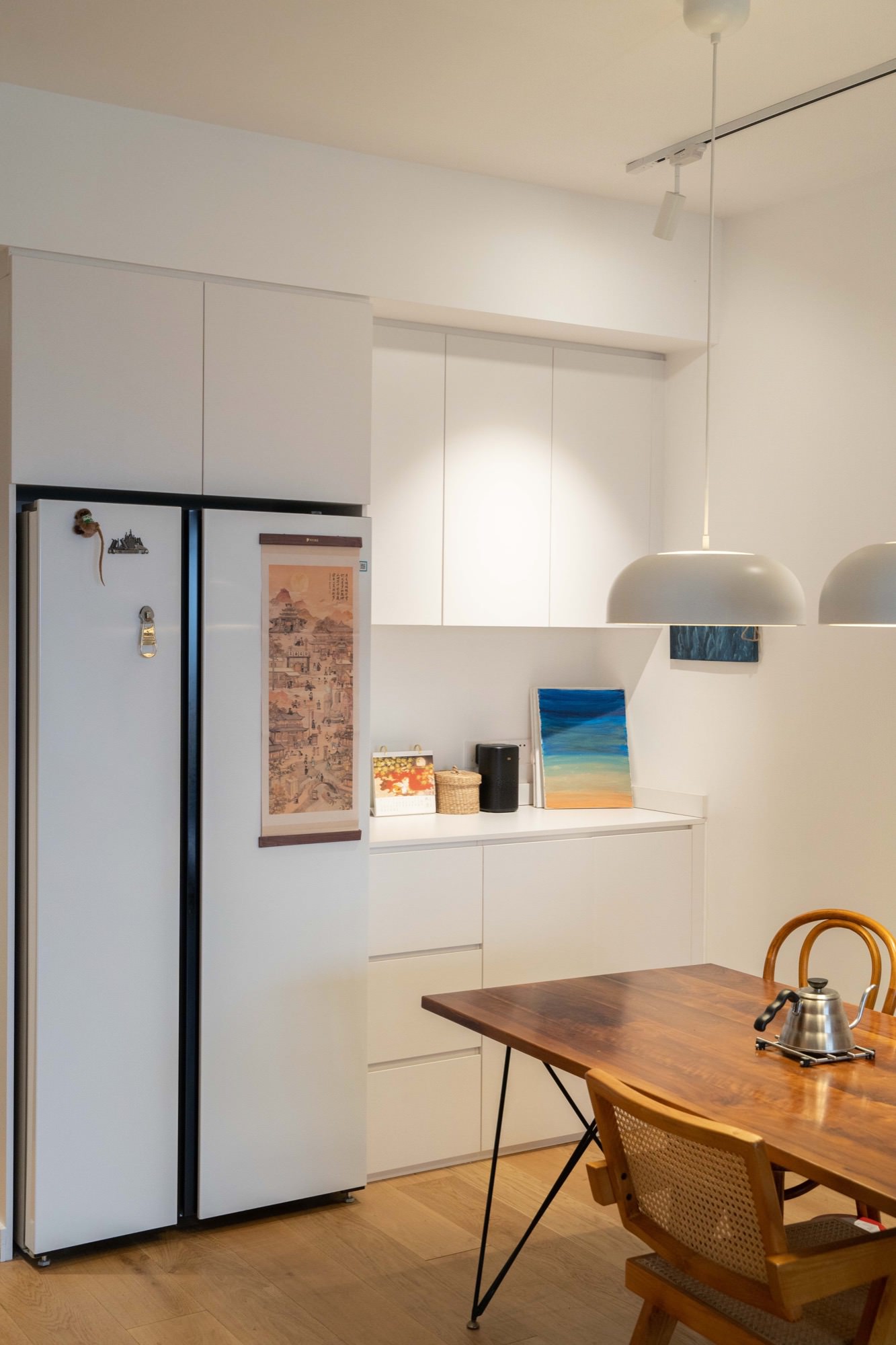

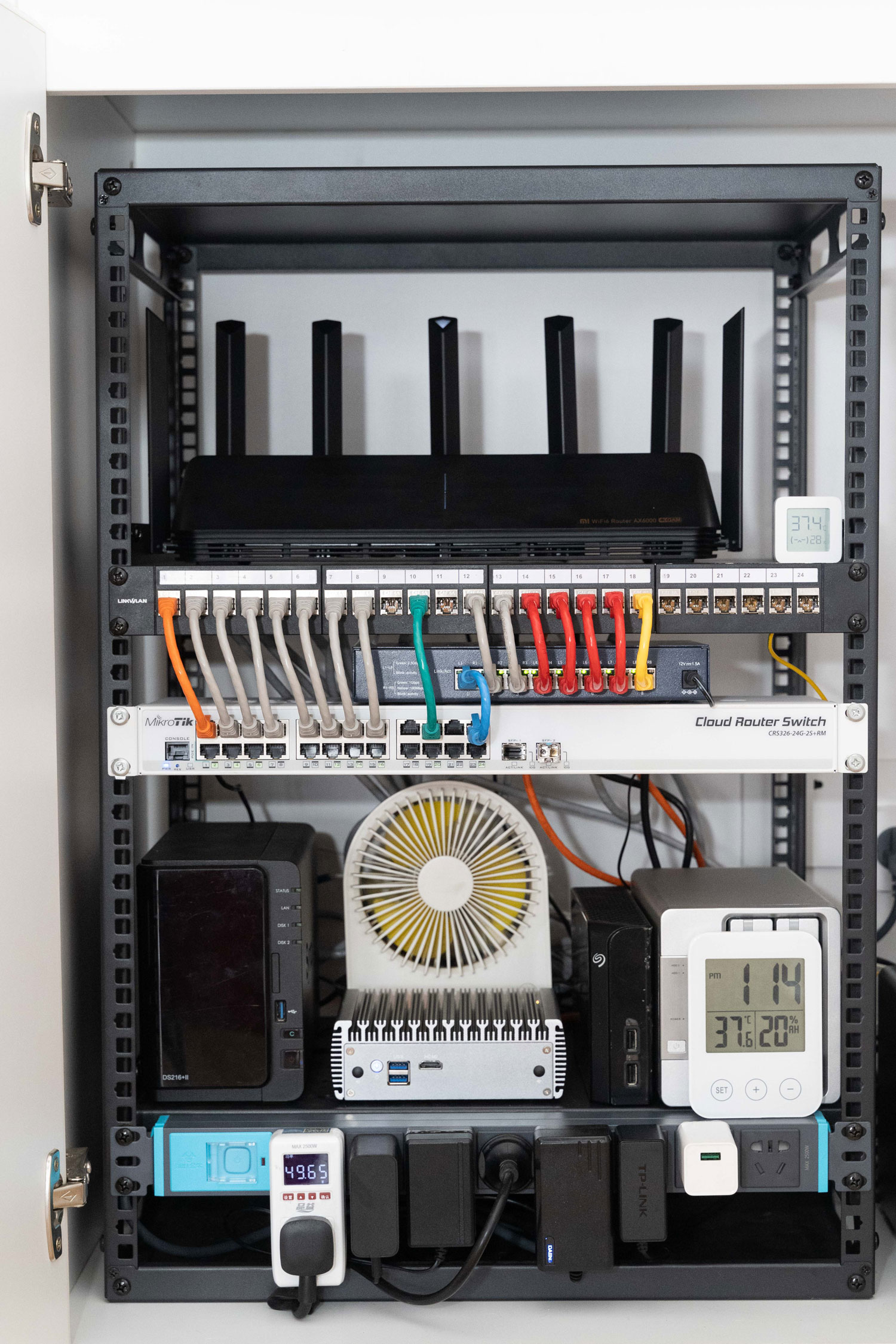

来到餐厅这边,机柜藏在柜子里,加上远离卧室、书房,也没有噪音的干扰。把设备都放在这里,也方便管理。这两个地方虽然都放了不少网络设备,但都做了隐蔽处理,不会外露。

在这里再补充两个规划的原则:

  • 能有有线就别用无线
  • 每个房间都留网线插座,电视柜、书房等设备多的地方多拉两条线。

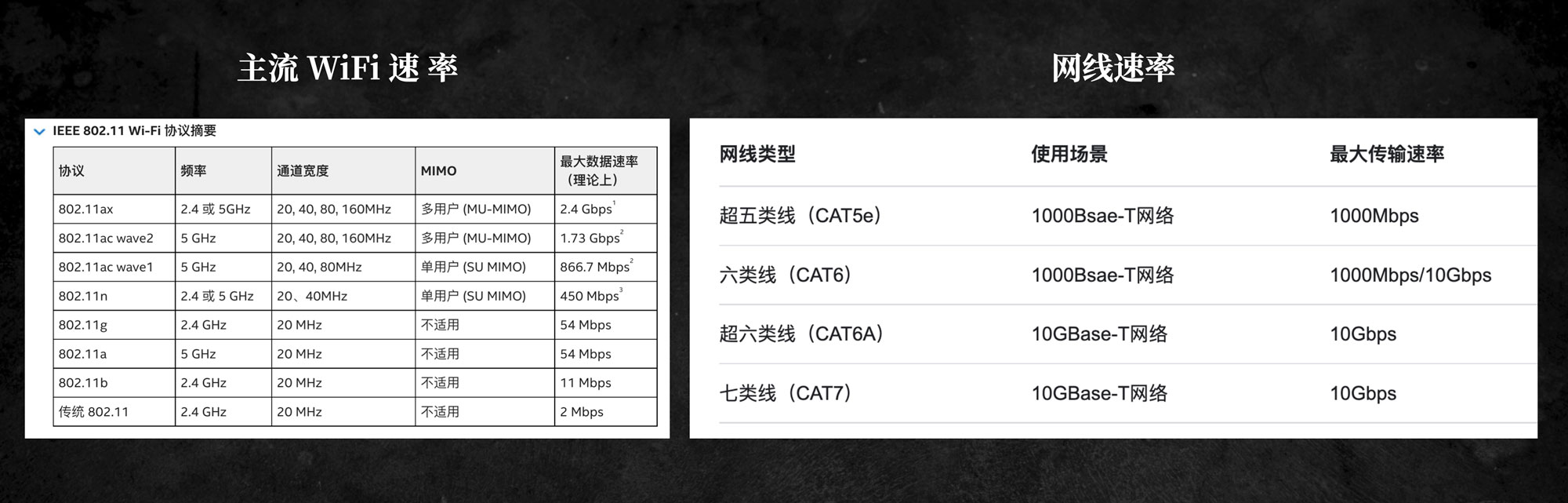

上图是目前主流WiFi速率和有线速率的对比,虽然可以通过路由器拓展和 AP 节点来保证网速和信号,但是网线的价格大大低于无线设备,稳定性也更高。尽量还是让自己家里的每个房间都拉上网线。

阶段三: 弱电基建施工

前面的准备、图纸规划、水电定位都弄完了,接下来就到了弱电基建施工阶段。

在这个阶段需要提前准备的几样东西有:

  • 弱电箱
  • 网线
  • 网线插座
  • 网线水晶头
  • 电视墙PVC 50管

弱电箱

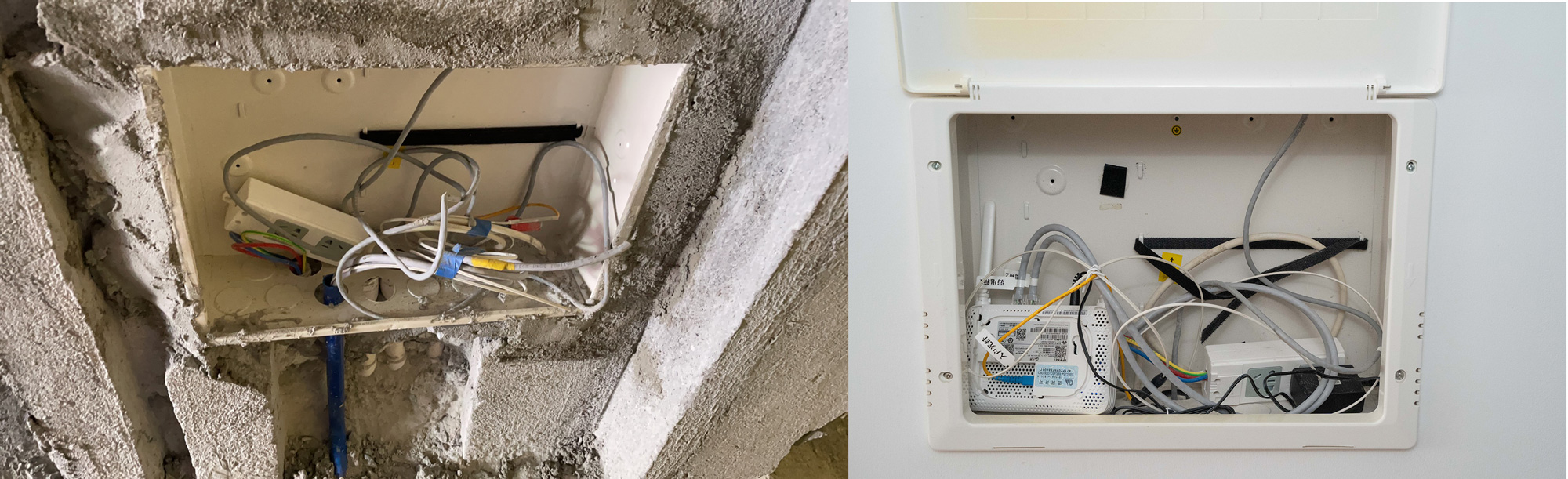

弱电箱的更换,需要砸墙重新填充水泥,如果有需要,尽量提前买好拿到工地。这东西不贵。

目前不少朋友,会倾向于把所有的网络设备都放在弱电箱,会换一个比较大的弱电箱,在弱电箱放设备有两个问题:

  • 弱电箱空间有限,放不了太多的设备,并且散热不佳。
  • 弱电箱的位置往往是入户玄关附近,附近墙体多,WiFi 信号容易受阻。

我个人建议是弱电箱不用买太大。只用让弱电箱放光猫之类的设备就好了,通过布线,把其他设备放到诸如鞋柜、橱柜、电视柜、机柜等散热和空间更好的地方。

网线埋管&PVC 50管

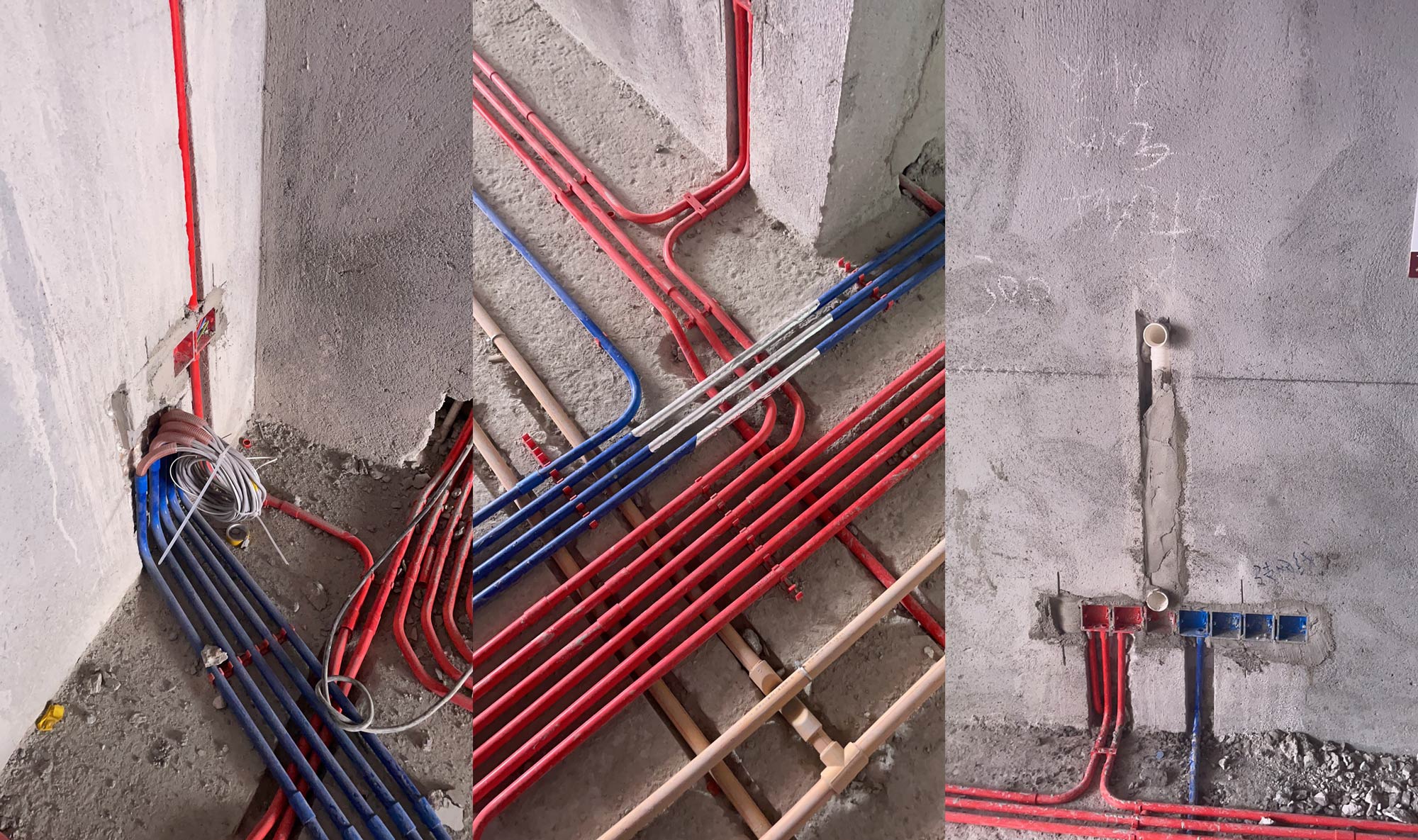

在水电施工阶段,弱电线一般采用与强电线不一样的颜色,我的布局是在弱电箱和餐边柜位置拉了两根网线(联通光猫和机柜路由),网线再从餐边柜位置分流到不同的房间和位置。

  • 网线与强电线交汇的地方,最好用铝箔纸包裹一下,一定程度可以减少强电的干扰(至于有没有用,我也没啥感觉到)

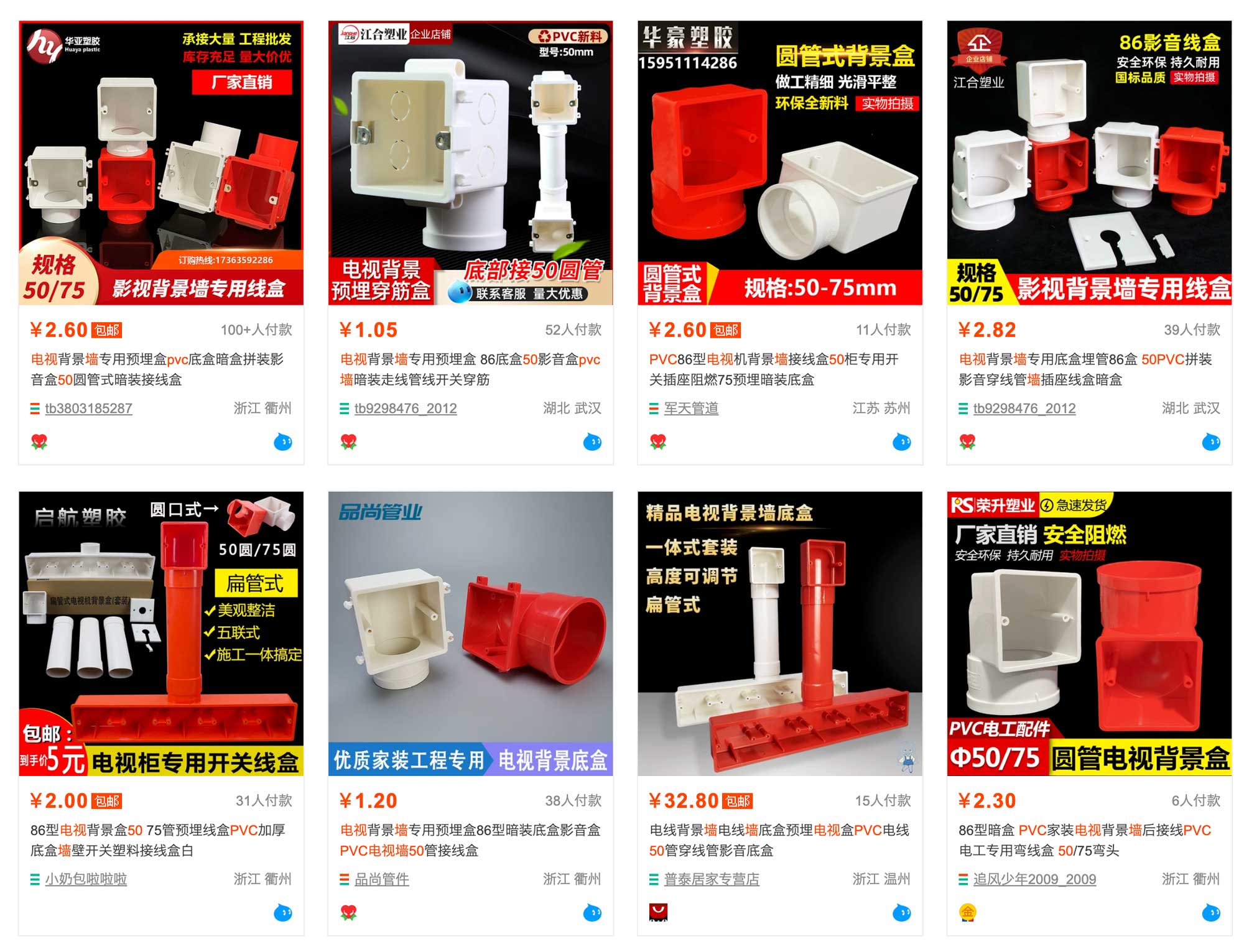

上图第三个位置是我的电视柜处,这里我预埋了一个PVC 50管。

这种线盒也有现成的,因为我电视墙电视准备挂墙上,预留个这个管子后,电视的电源线和HDMI线可以从墙内走,能够起到隐藏线缆的作用。

网线

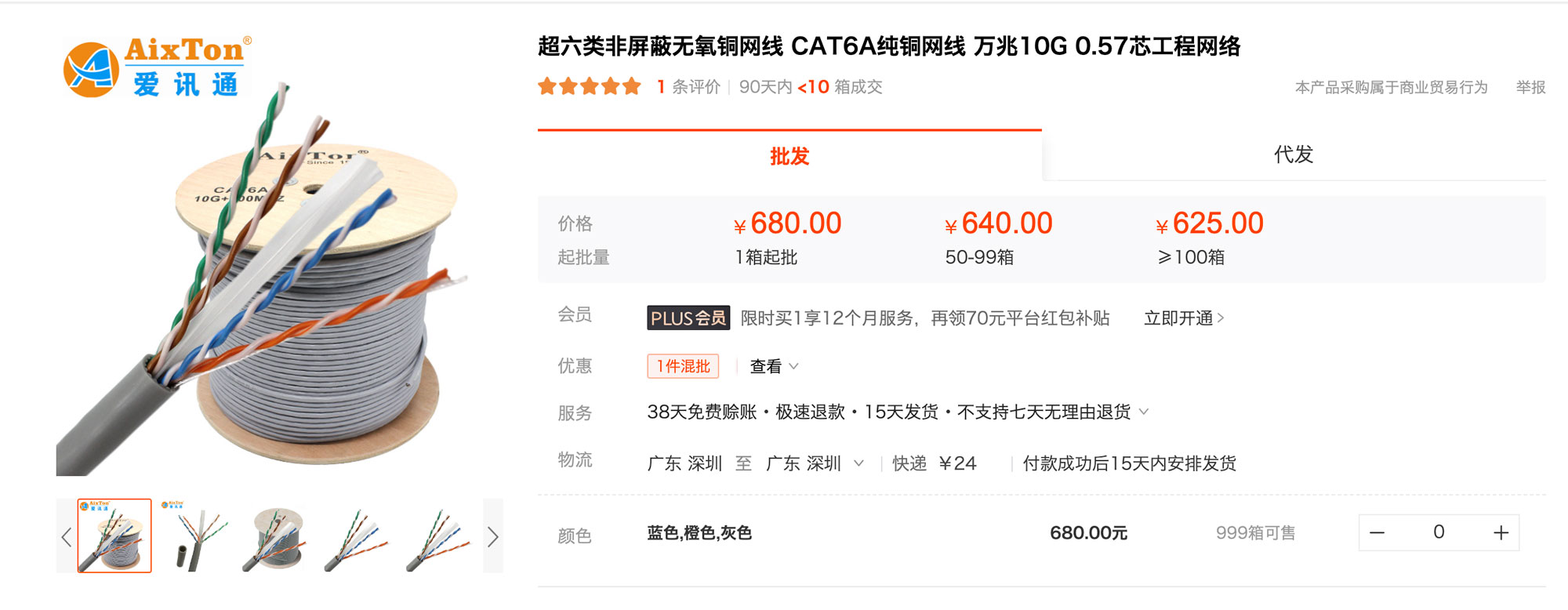

网线部分,建议也提前自己买好,我买的150米才300多块。有关网线的选择,简单而言三条建议:

  • 超六类非屏蔽线即可,物美价廉,满足家庭万兆需求。
  • 千万不要用五类:有些精装房交房自带五类线,尽量还是抽出来换了。
  • 没必要用七类线:超六已经完全满足家庭需求了,用七类线徒增成本,压七类水晶头也很麻烦。

面板

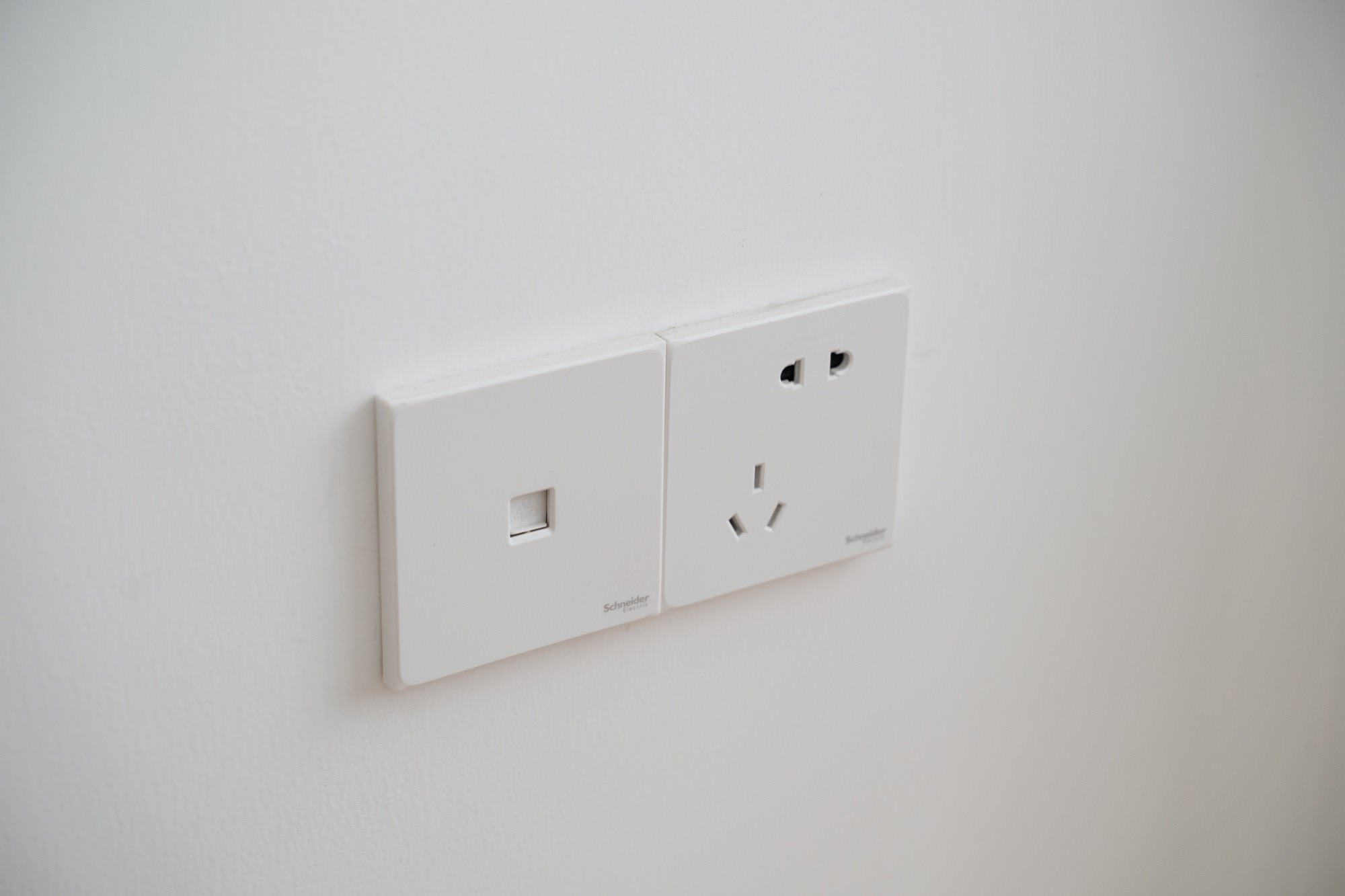

面板的挑选这块需要注意一下,不少朋友在购买面板的时候,都是统一买的某些品牌的某些系列,毕竟是挂在墙上的东西,也会影响家庭美观,不同的面板的质感差别还是挺大的。我用的是施耐德的「皓呈」系列,网线插座属于面板中比较贵的品类,记得买六类水晶头的。

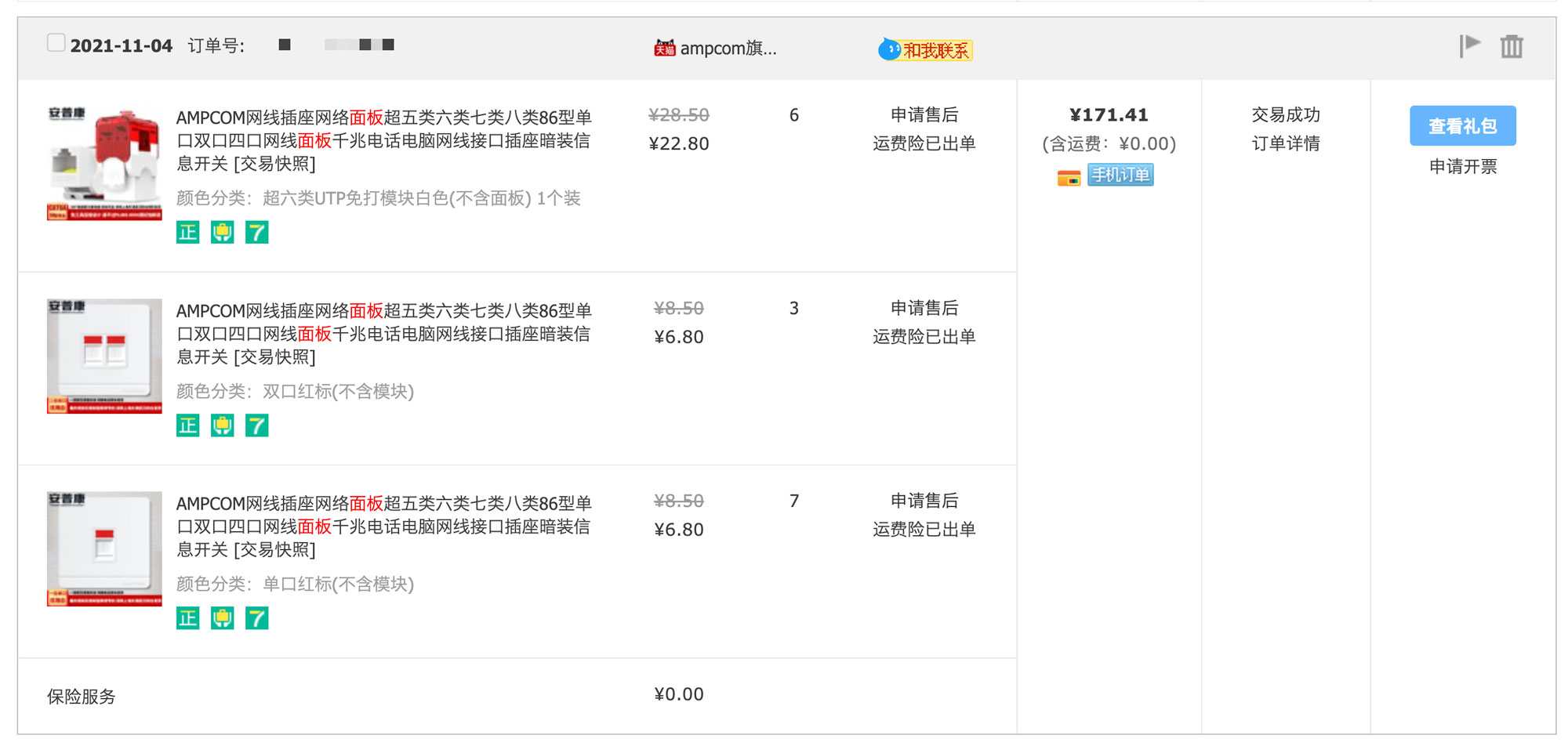

如果不在乎颜值,也可以自己购买组装的。我也额外购买了 AMPCOM 的网线面板,价格就比施耐德这种大牌便宜多了,放到吊顶,柜子里都可以,反正平时也看不到。

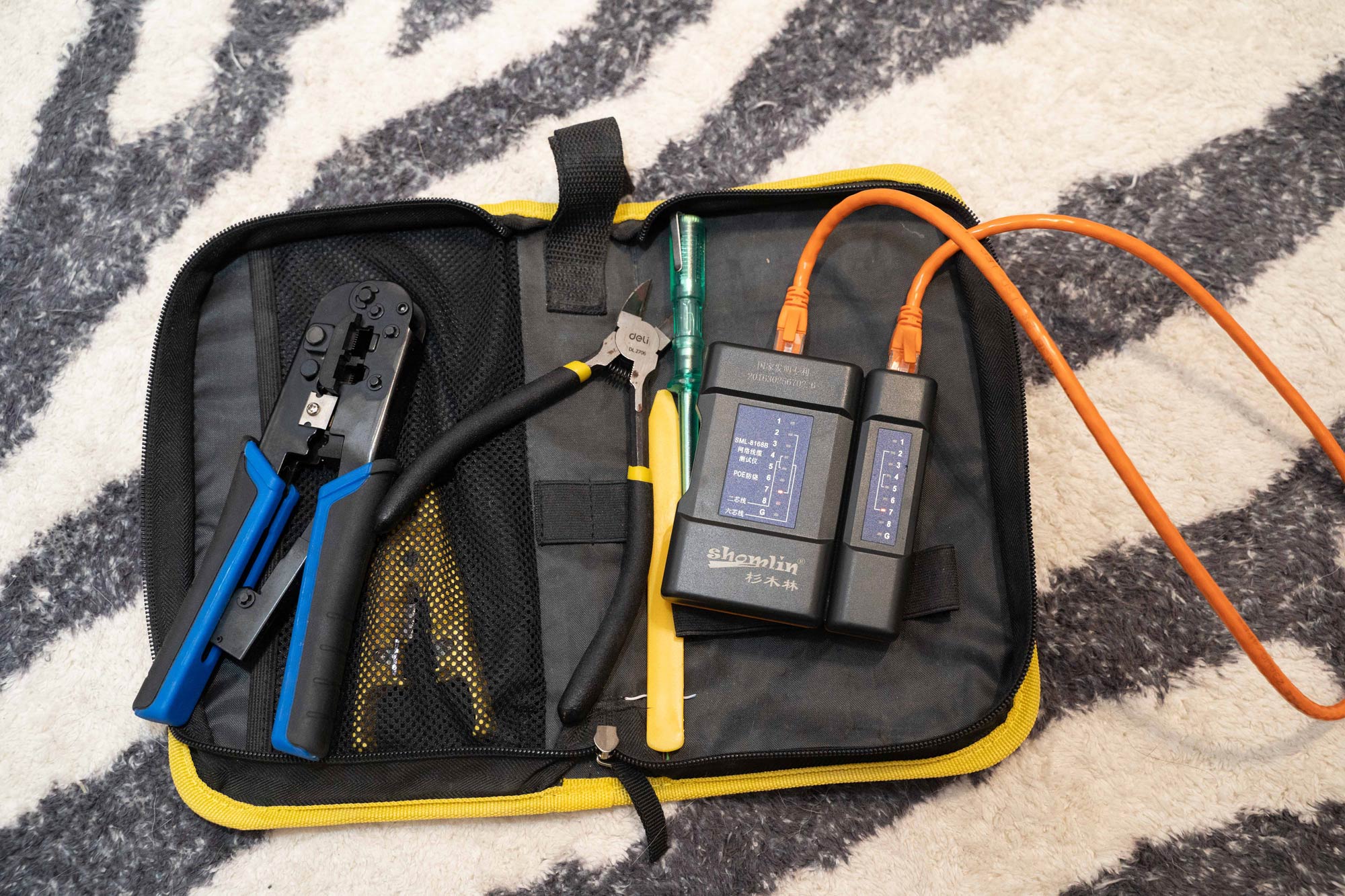

在这里推荐也可以备一套压网线和检测网线的工具。后续自己检查家庭网络时还是用得上的。

延伸问题:有没有必要上光纤?

先说答案:没必要,但是也不是不行。我家在弱电箱、机柜、电视柜、书房这四个位置都预留了光纤。

在家内拉光纤属于极其小众的需求,对于99.9%的家庭都可以说完全没必要,一方面是基于目前普通网线的家庭网络弱电方案,已经能满足万兆传输,足以覆盖绝大部分家庭网络场景;二是光纤网络设备偏专业领域,多用于企业、工业用途。

我之所以选择预埋光纤,主要是基于两点考虑:

  • 本身光纤很便宜,与网线同一根管路顺便拉两根不占地方,没有额外成本。
  • 目前电口万兆网络设备很昂贵,相比之下基于光纤的万兆光口设备便宜很多

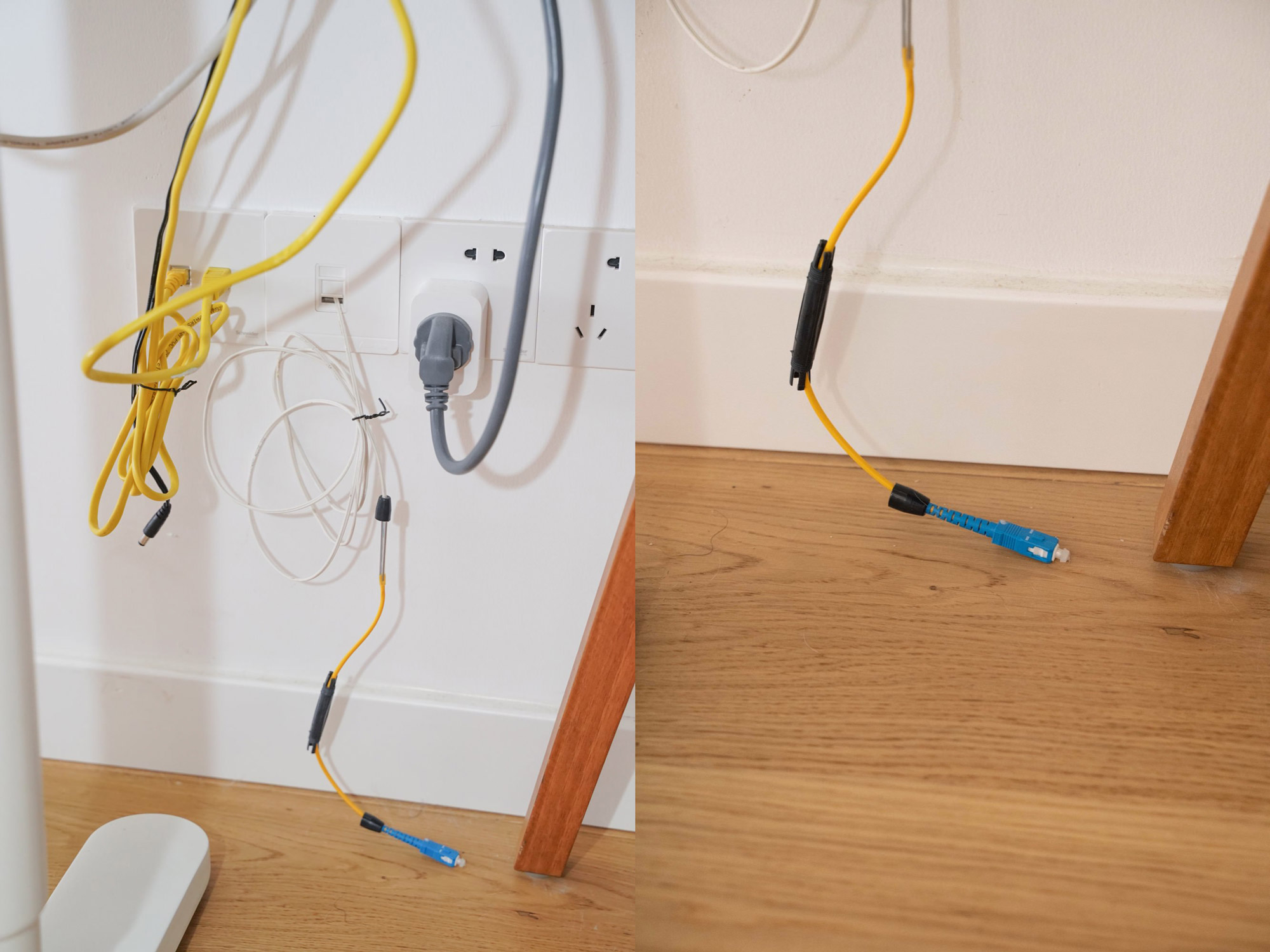

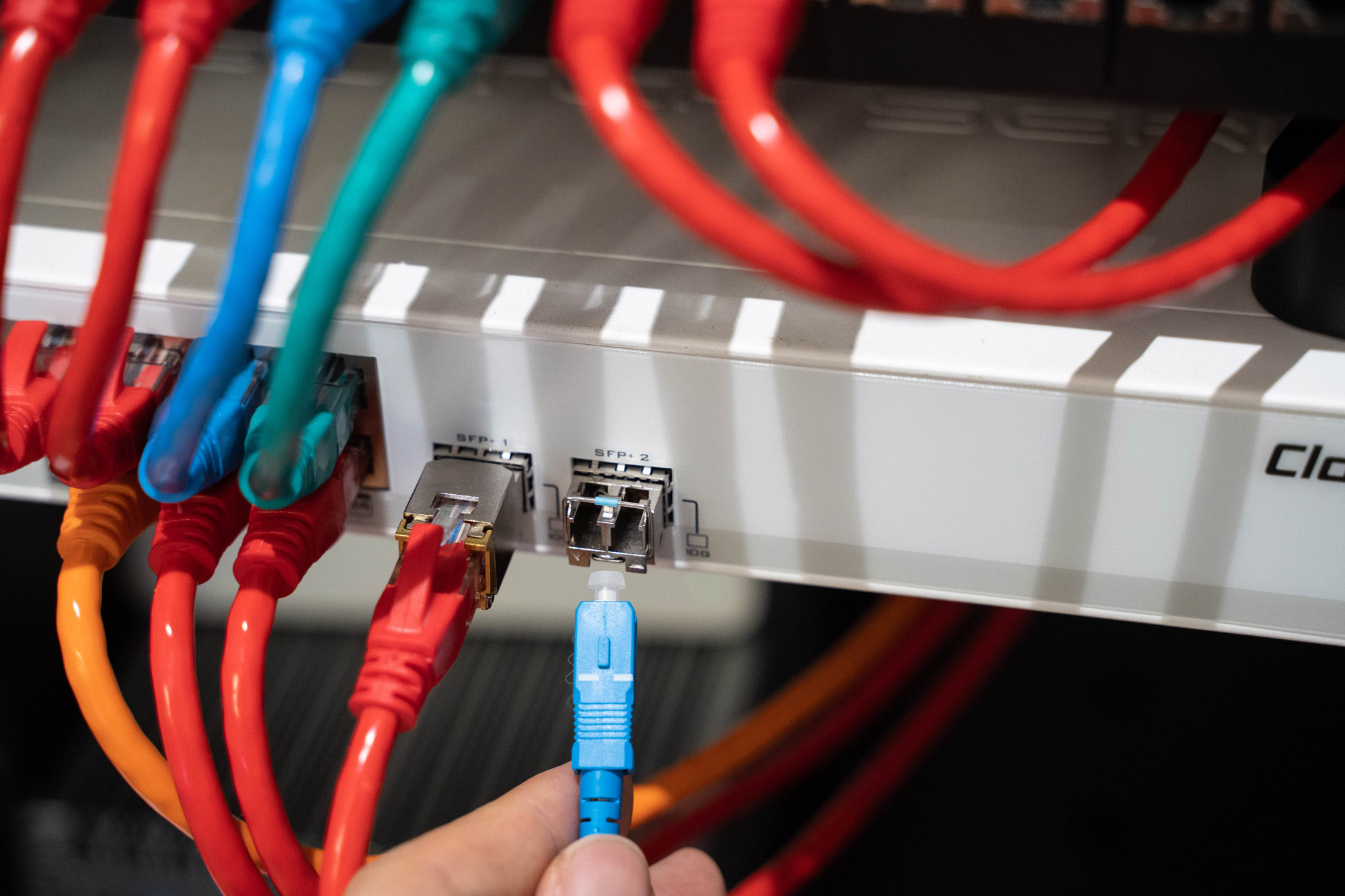

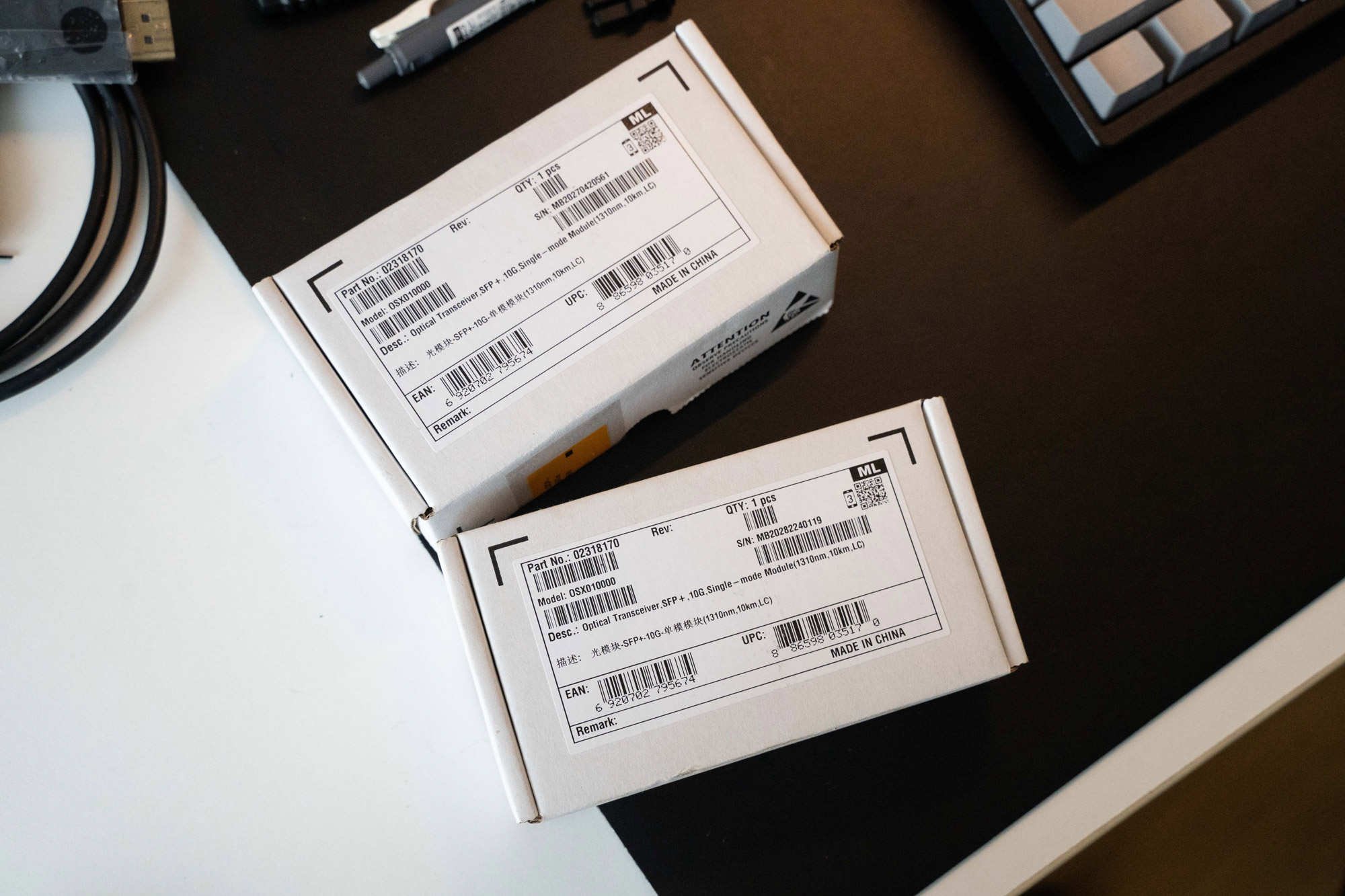

我购买了 PCI-E 的光口网卡,华为的光纤模块,我的交换机也支持光口,但是尴尬的是,我让电信师傅给我熔接家里的光纤时,他给我搞成了 SC 头,而不是 LC 头,目前光纤还是属于不可用状态。

阶段四:网络硬件&拓扑

由于这部分太过复杂,先放一张图,移步到《下篇》详细明说。

下一篇中会介绍我家的设备拓扑、网络拓扑、机柜设备等。

阶段五:验收

从毛坯到施工完成,再到购买网络硬件、布网,终于也走到了最后一步:验收。在这里推荐几个工具,傻瓜和专业的都有。

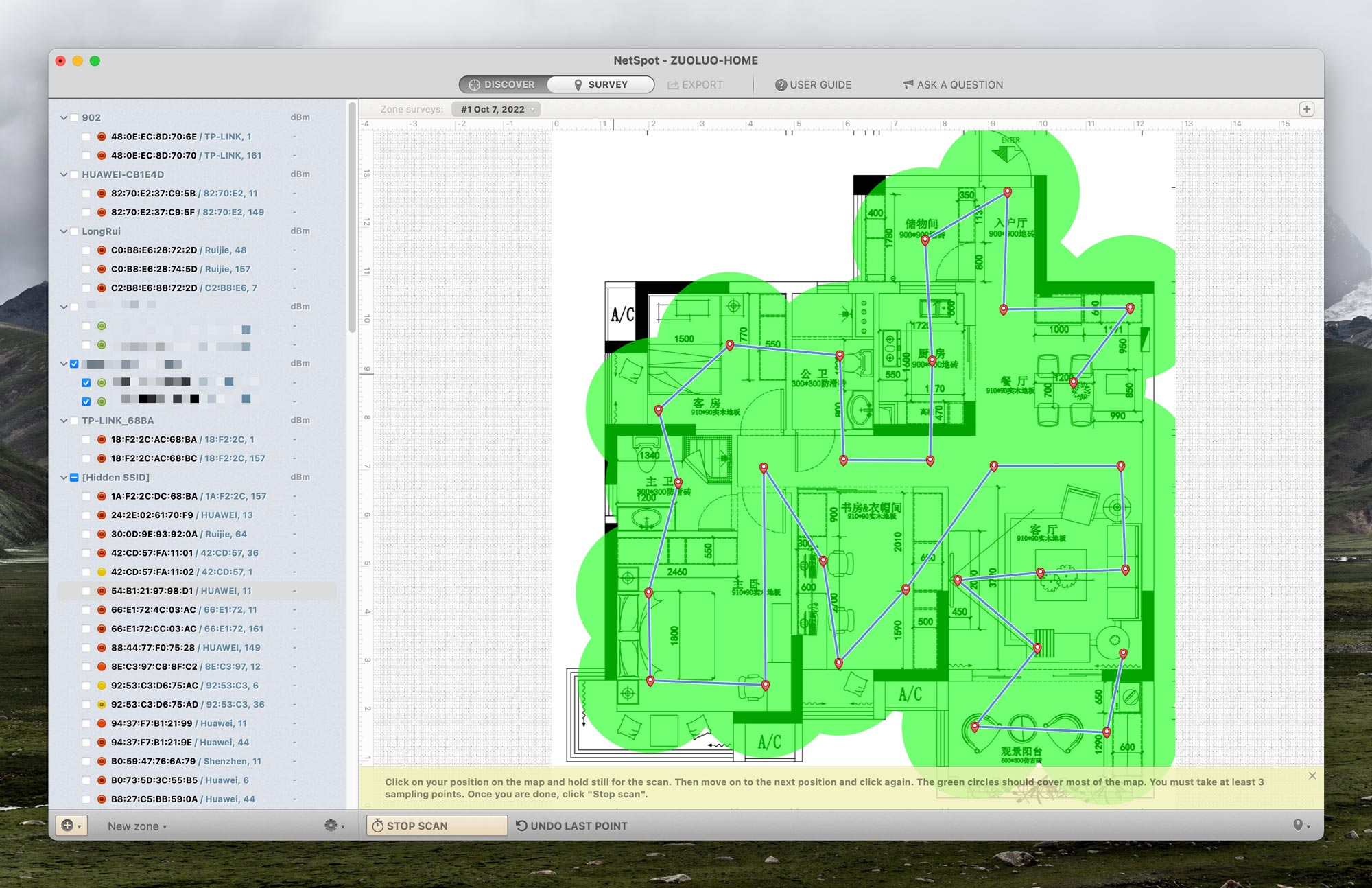

首先推荐的是 Mac 上的 Netspot , 这个APP支持导入你家的布局图,然后根据不同点位的测试,最后输出一份有关信号强度、速率等信息的综合热区图和PDF报告。

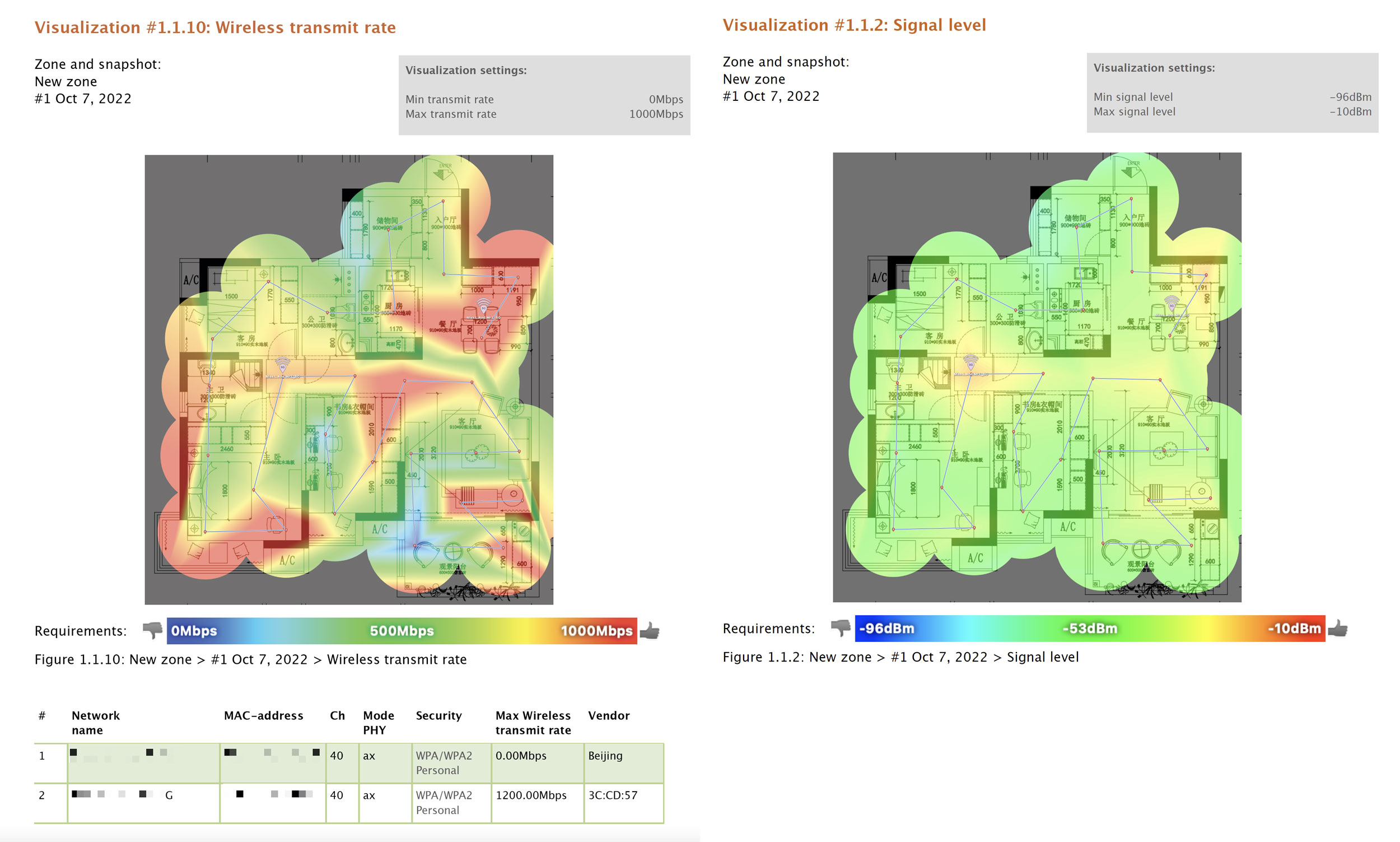

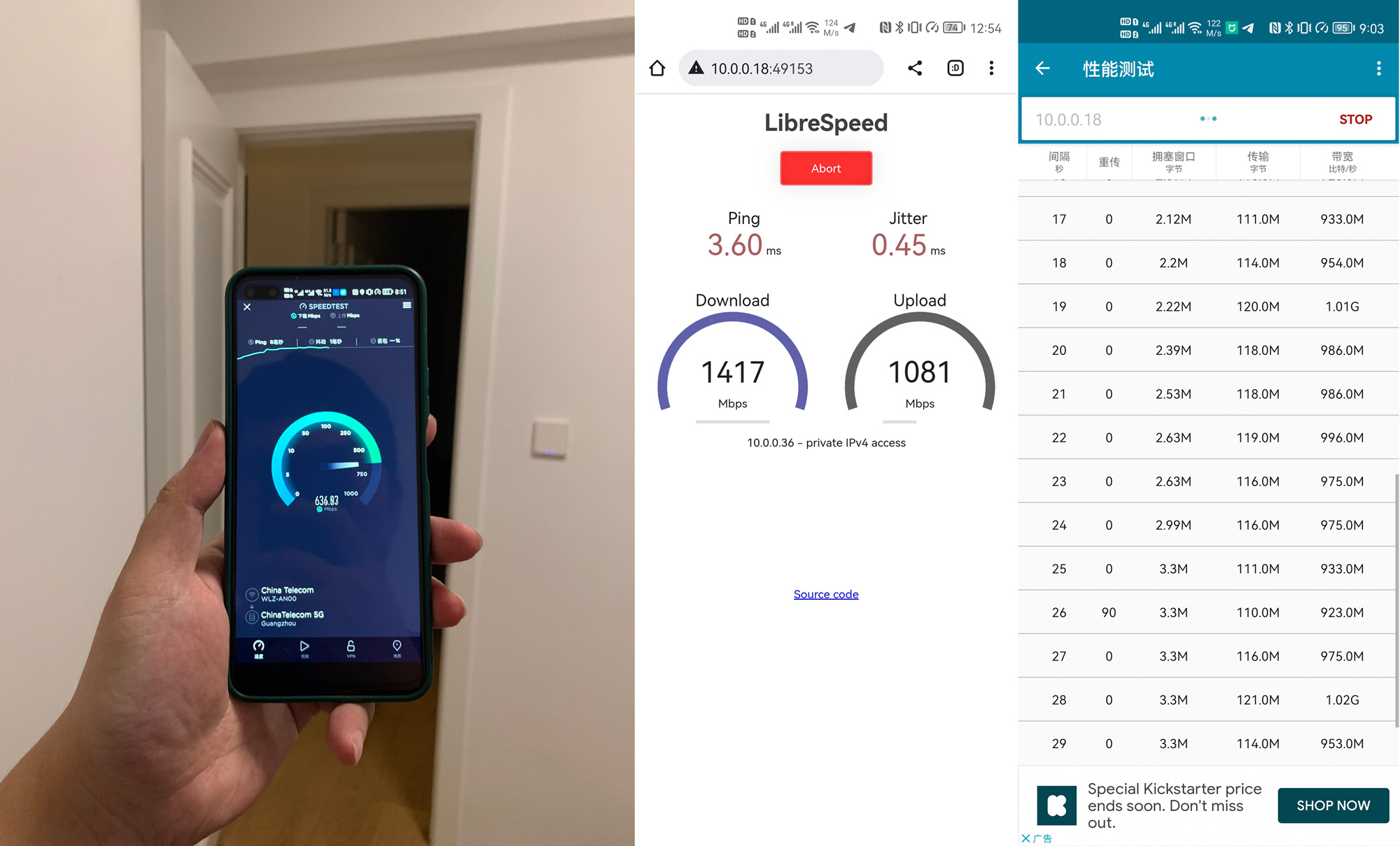

比如上图分别是我家的 WiFi 各点内网速率(指定局域网 iperf3 测速服务)和信号强度热区图,我使用的是 M1 Macbook,WiFi 协商速率是 1200Mbps ,室内的测试全部采用极端条件(门窗紧闭)。

在两个路由器的覆盖下,全屋各点基本都是在 800Mbps 上下行速率之上,信号强度都很好。这样的好处就是基本上所有的无线设备(笔记本、手机、Pad),都能流畅播放 NAS 中的4K 高清素材,在进行手机相册备份时也很快。

来到速率下载方面,如果是测试公网速率,推荐用 Speedtest,选择一个靠近自己的机房节点。如果是广东电信用户,可以访问

如果想测试自己的内网速率,比较简单的方法是在内网两台设备之间互相拷贝大文件。比较精确的方法,可以通过自己架设测速服务器或者通过iperf3.

总结

上篇终于写完了,这一部分,主要介绍了装修从规划到施工阶段的内容。

如同我在开头所说:

  • 前期布线、插座布局和基建打好,留有拓展即可,其他弱电设备可以后期慢慢添置和升级。

前期施工需要的这些网线、面板、水电施工等价格并不贵,多花一点心思,只要前期基建弱电部分的基建完善,能够在合理合适的地方留好电源、网线和空间,后期想要在家改造、升级网络相关,都有大量的灵活操作空间。
